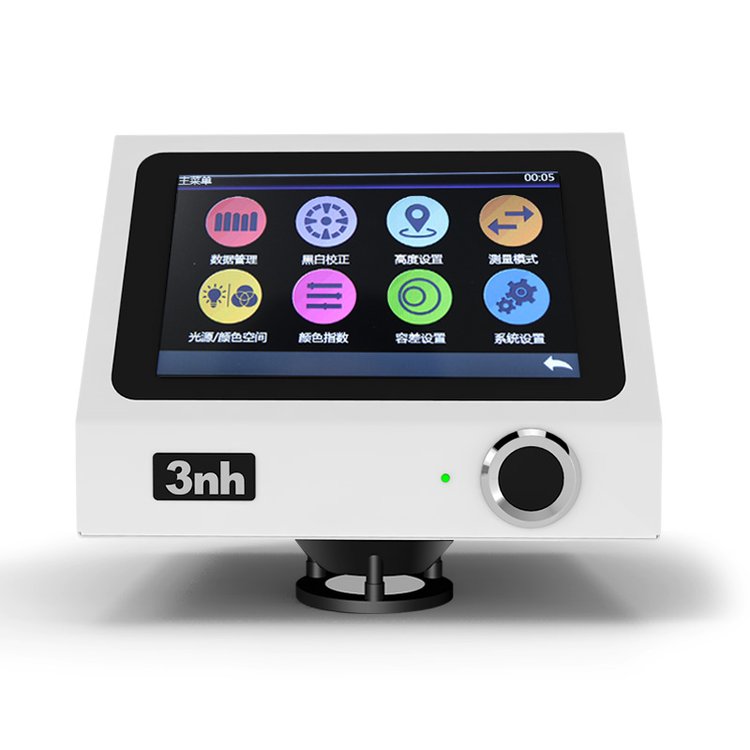

自動化生產線顏色測量集成系統-在線色差儀YL4668L
在線色差儀YL4668L采用D/8標準色彩測量設備,用于智能制造行業在線顏色測量，非接觸距離3mm,專業集成于自動化生產線上任何位置用于精確顏色測量、色彩質量控制，在化妝品、果蔬、食品衛生、塑膠電子、油漆油墨、印刷、陶瓷等行業均有廣泛應用，可用于熒光樣品測量。
0.20△E*ab
儀器臺間差
1.5 sec
測量時間
φ20mm(可定制φ10mm)
測量孔徑
滿足各行業在線測量
產品優勢
在線色差儀在多個行業中有著廣泛的應用。如，在造紙、卷材涂料、塑料、鍍膜玻璃、紡織和汽車等行業。
在線色差儀可以減少人工干預，提高生產過程的效率和一致性?。
在線色差儀用于捕捉和評估顏色，確保顏色從概念到交付始終保持一致，幫助品牌商和設計師指定和溝通顏色，制造商監測整個生產過程中的顏色準確性?。
在線顏色測量集成系統由哪些設備組成？
在線顏色測量解決方案應用廣泛，為產品生產的顏色管理提供關鍵支持。
其核心設備有在線色差儀，色彩管理軟件，可按需定制，如選配移動機架或機械臂，
且具備聯網功能，能與外部設備聯網實現實時校正與數據共享。
該方案在造紙、卷鋼、汽車、塑料、玻璃、紡織等行業均有應用，
確保產品顏色一致和質量，提升生產效率與市場競爭力。

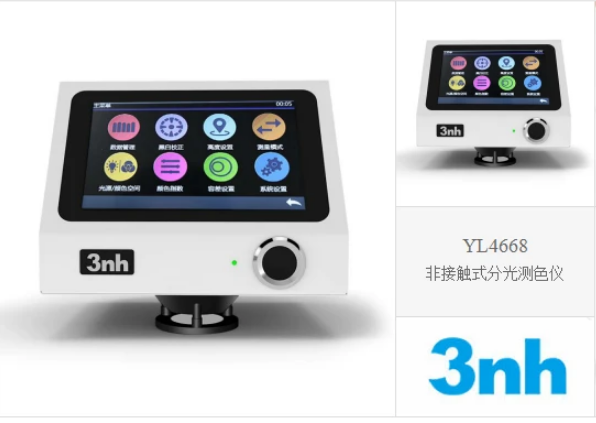

產品展示圖
產品規格
| 產品型號 | YL4668 |
| 照明方式 | D/8（漫射照明，8°方向接收,SCI包含鏡面反射光）; 符合標準CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7 |
| 特性 | 測試探頭和被測樣品非接觸測試，實現液體、醬狀物、粉末等非接觸精密測色。重點應用于自動化產線的精確顏色測量、品質控制；測量時間可從0.2~1.5秒可調整，軟件功能可定制(額外定制功能需評估)。 |
| 照明光源 | 全光譜LED光源,UV光源 |
| 分光方式 | 凹面光柵分光 |
| 感應器 | 256像元雙陣列CMOS圖像感應器 |
| 測量波長范圍 | 400~700nm，10nm輸出 |
| 反射率測定范圍 | 0~200% |
| 測量口徑 | Φ20mm(可定制Φ10mm) |
| 非接觸距離 | 3.0mm(±0.2mm) |
| 樣品高度 | 厚度無限制，僅使用測試探頭 |
| 距離調整方式 | 根據實際樣品固定高度 |
| 測量模式 | 軟件定制功能(額外定制功能需評估) |
| 定位 | 攝像頭定位 |
| 顏色空間 | CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99 |
| 色差公式 | ΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00,ΔE（Hunter），DINΔE99 |
| 其它色度指標 | WI(ASTM E313，CIE/ISO,AATCC,Hunter)， YI(ASTM D1925，ASTM 313), 同色異譜指數MI， 沾色牢度,變色牢度,力份,遮蓋度 |
| 觀察者角度 | 2°/10° |
| 觀測光源 | D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4，F(xiàn)5，F(xiàn)6,F7(DLF),F8,F9，F(xiàn)10(TPL5),F11(TL84),F12(TL83/U30) |
| 顯示 | 光譜圖/數據，樣品色度值，色差值/圖，顏色仿真，合格/不合格結果，顯示容差可設置 |
| 測量時間 | 最快0.2秒 |
| 存儲數據 | 樣品模式+品管模式 18000條 連續統計模式30000條，合計不超過48000條 |
| 重復性 | 最優測試模式下(單次測量時間1.5秒時)： 分光反射率：標準偏差0.1%以內： 色度值：ΔE*ab 0.03以內（預熱后,以間隔5s測量白板30次平均值） |
| 臺間差 | ΔE*ab 0.2以內（BCRA系列Ⅱ 12塊色板測量平均值） |
| 測量方式 | 單次測量，平均測量（2~99次） |
| 尺寸 | 200*200*160mm（測試探頭） |
| 重量 | 約3Kg（僅測試探頭） |
| 供電方式 | 直流24V,3A電源適配器供電 |
| 照明光源壽命 | 5年大于300萬次測量 |
| 顯示屏 | TFT 真彩 7inch，電容觸摸屏 |
| 接口 | USB，藍牙?5.0 |
| 語言 | 簡體中文，繁體中文,English |
| 操作溫度范圍 | 0~40℃，0~85%RH（無凝露），海拔：低于2000m |
| 存儲溫度范圍 | -20~50℃，0~85%RH（無凝露） |
| 標準附件 | 電源適配器、說明書、數據線、標準校正板，黑校正盒 |
| 注： | 注：該機型專門適用于流水化產線，深度功能定制會產生額外定制費用 |
產品特點
1、256像元雙陣列CMOS圖像感應器
更高的光學分辨率保證了儀器測量速度、準確性、穩定性和一致性，掌握核心技術，與國際標準同一平臺，實現完好兼容。
2、采用全光譜LED光源
全光譜LED光源保證了在可見光范圍內有充足的光譜分布，避免了LED在特定波段的光譜缺失，保證了儀器測量結果的準確性和低成本的維護。
3、凹面光柵分光技術
采用凹面光柵分光技術，具有更高的分辨率，讓色彩測量更精準。
4、更高品質
采用工業級實時處理的MCU，支持藍牙5.0傳輸更加穩定可靠。
5、多種顏色測量空間及觀測光源
提供CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99 顏色空間，以及D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9,F10(TPL5),F11(TL84),F12(TL83/U30)多種觀測光源，可以滿足不同測量條件下的特殊測量需求。
6、高效
一個完整的測量周期只需200毫秒，每天可測量超過40萬個樣本。
